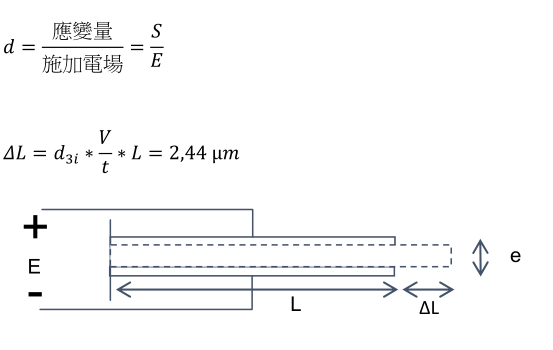

電場下的形變
由施加電場引起的變形可由簡單的公式來定義:
其中
● 表示材料在 x i 方向上的應變(相對變形)
● d 31 為壓電應變常數(相對于施加電場的垂直方向)
由以下材料參數進行舉例:
長度: l=1cm
寬度: w=2mm
厚度: t=9µm
施加電壓: V=200V -> 電場:E=V/t
(d 31 , d 32 , d 33 ) = (11, 10, -30) pC/N
壓電應變常數可被定義為:

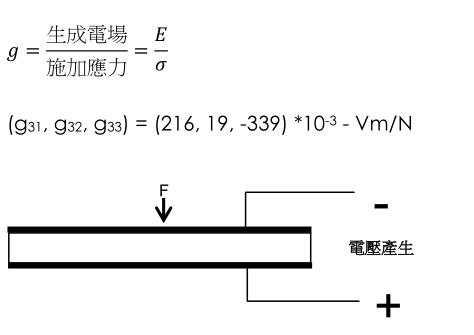

傳感器 : 量級計算、電壓產生
受力后形成的電場(E)可被定義為:
其中
● σ i (N/m²)為施加的機械應力
● g ij (Vm/N)為壓電電壓常數
由以下材料參數進行舉例:
長度: l=2cm
寬度: w=2cm
厚度: t=100µm
壓應力 0.1 Bar (104 Pa) 4N -> σ=10000N/m²
